1.2V駆動 P-ch MOSFET モジュール

製品外観

概要

本製品は、低電圧駆動が可能なNチャネルMOSFETを ブレッドボードでそのまま扱えるようにしたモジュールです。
端子配置・極性・ボディダイオード方向を基板上に明示し、 試作時の配線ミスや確認作業を大幅に削減します。

特徴

• ブレッドボードにそのまま挿して使用可能
  DIP配列のため、はんだ付け不要で即座に回路検証が可能です。
• ボディダイオード方向を基板上に明記
  シルクに回路記号を印刷しており、向きを迷うことなく接続できます。
• 小型基板で試作・配線が容易
  コンパクト設計により、ブレッドボード上でも取り回しが容易です。
• データシート不要で扱える直感設計
  D/G/S、最大定格が表面に表示されており、確認作業を削減できます。

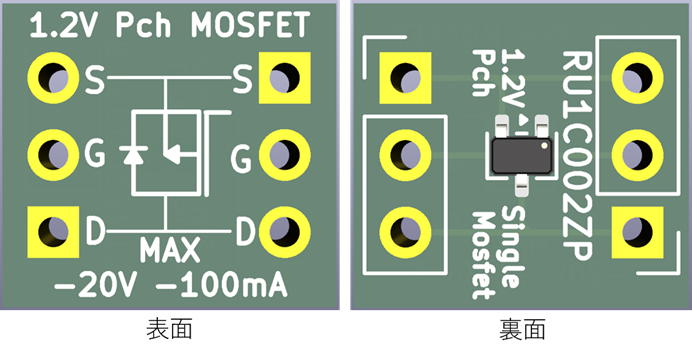

構造（シルク表示）

基板上に回路記号と端子（D・G・S）、最大定格を明示しています。

仕様

基本的な使い方

・G端子に駆動電圧を入力することでD-S間が導通します。
・ボディダイオードの向きは基板上の記号を参照してください。
・マイコンGPIOや低電圧電源と組み合わせて使用可能です。

想定用途

• コイン電池駆動回路
• エナジーハーベスト回路
• IoTセンサ電源制御
• 試作・検証用途

技術資料

• ROHMデータシート（RU1C002ZPTCL）
• 回路図（準備中）

注意事項

• 最大定格を超えないようにしてください
• 静電気による破損にご注意ください
• 用途に応じて適切な回路設計を行ってください
